电缆型号：BTTZ(Q)、BTTV(Y) Z(Q)、WD-BTTYZ(Q)

准确名称：（刚性）矿物绝缘电缆

bttz电缆

耐电压等级：重型750V，轻型500V

耐电压选项

外护套：聚氯乙烯V，聚乙烯Y

铜导体

铜护套

布线用固定安装电力电缆

表述方式：

BTTQ-500V-7×1.5，表示：轻型七芯1.5mm2控制电缆

WD-BTTYZ-750V-4×(1×95)，表示：重型四根95mm2单芯电缆，外覆无卤低烟聚乙烯护套

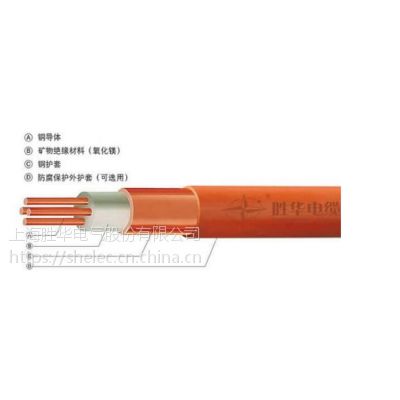

bttz电缆结构图

1、GB/T 13033-2007额定电压750V及以下矿物绝缘电缆及终端；

2、IEC 60702-2002额定电压不超过750V的矿物绝缘电缆及其终端；

3、BS 6027-2001额定电压750V及以下矿物绝缘电缆。

■ 技术参数

1、额定电压：轻载（BTTQ、BTTVQ、WD-BTTYQ）500V，重载（BTTZ、BTTVZ、WD-BTTYZ）750V；

2、长期工作温度是70℃；在无人触及的场合矿物绝缘电缆的长期工作温度是105℃；在特殊高温场合，长期工作温度可以在250℃及以下；

3、弯曲半径；矿物绝缘电缆允许最小弯曲半径：D＜7，2D；7≤D＜12，3D；12≤D＜15，4D；D≥15，6D。

更多详情可咨询上海胜华电气客服，希望能帮助到大家。
